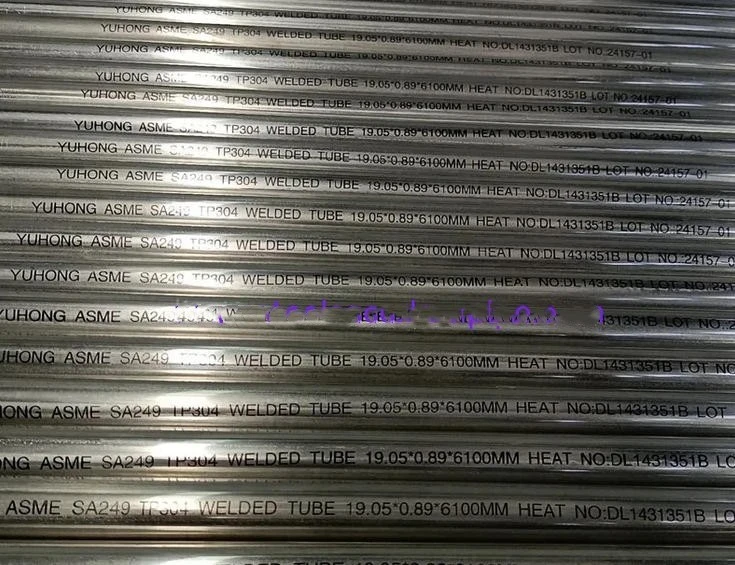

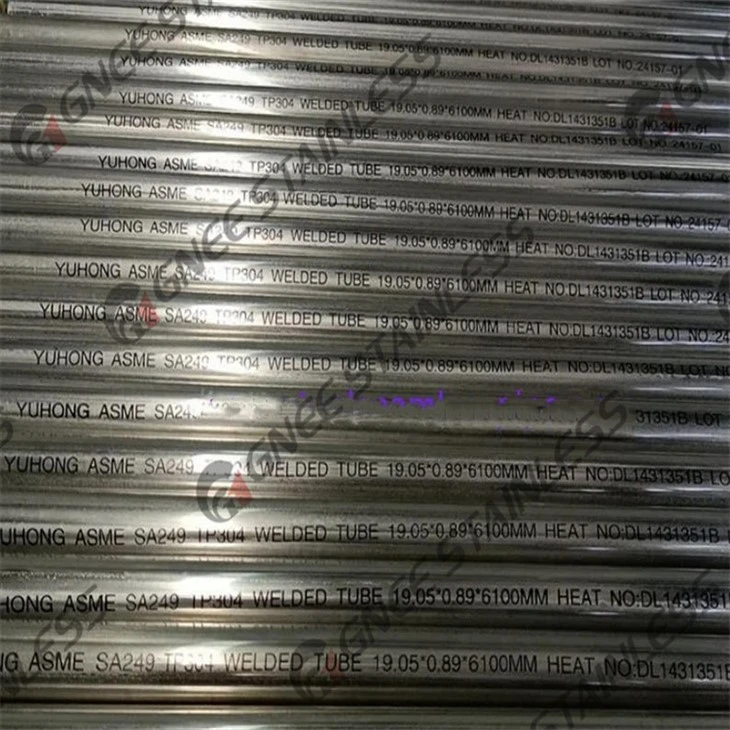

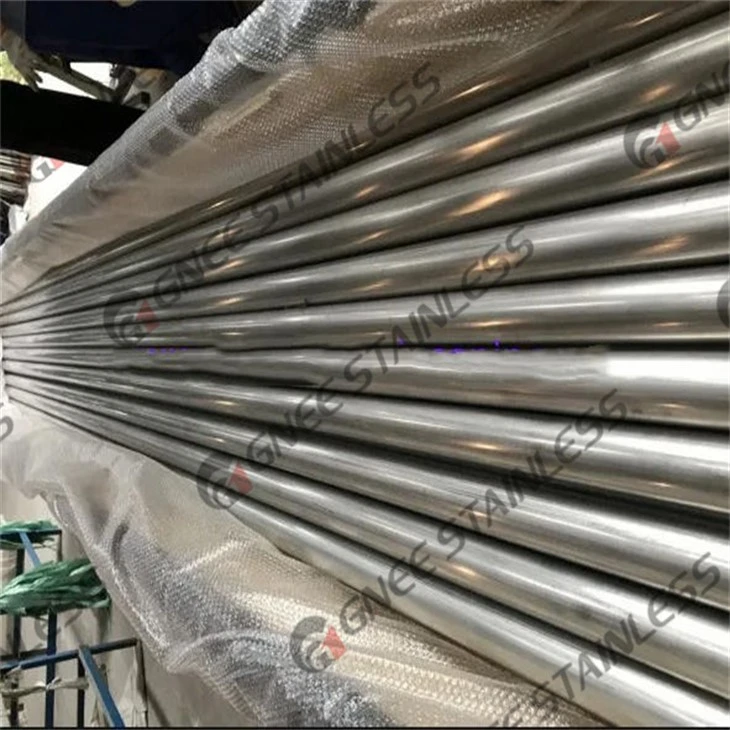

Tubo soldado do trocador de calor ASTM A249 TP304
Número UNS:S30400
Tipo de aço:Aço inoxidável austenítico
Acabamento de superfície:BA (recozido brilhante), AP (recozido e decapado), 2B
Diâmetro externo (OD):6,35–76,20 mm
Espessura da parede: 0,5–3,0 mm
Comprimento:Até 18 m ou dobrado em U-; 3 m, 6 m, 12 m ou personalizado
Tipo de tubo:Tubo Reto/Tubo Curvado em U-
Tipo de solda: TIG longitudinal soldado
Extremidades do tubo: Extremidade lisa, rebarbada
Certificado de Material:EN 10204 3.1 / 3.2
Embalagem: tampas de plástico, sacos de tecido, caixas de madeira, embalagem em condições de navegar para exportação
Qual é a diferença entre ASTM A249 e ASTM A269?

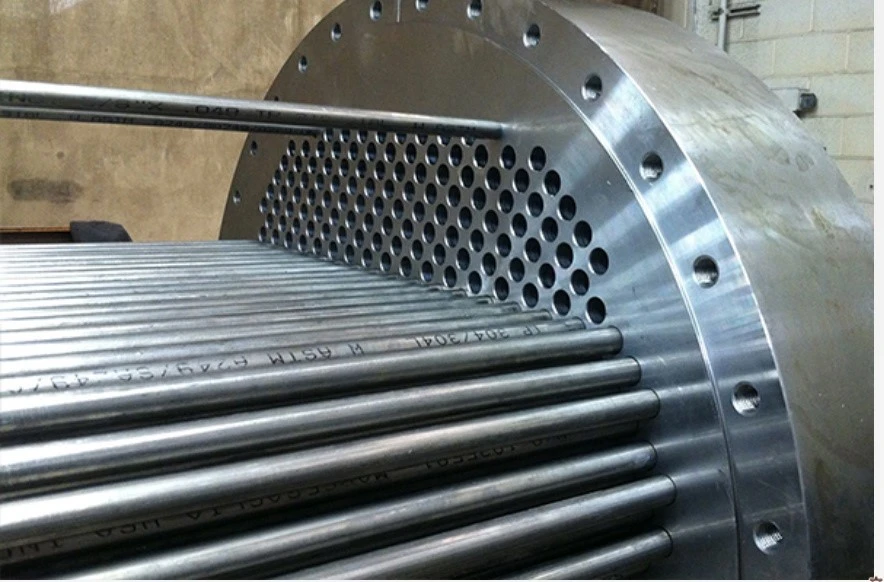

A tubulação soldada ASTM A249 TP304 é um produto de aço inoxidável austenítico fabricado especificamente para aplicações envolvendo caldeiras, superaquecedores, trocadores de calor e condensadores. Ao contrário da tubulação-de uso geral (ASTM A269), o padrão A249 impõe requisitos de teste mais rígidos para componentes de retenção-de pressão; estes incluem testes obrigatórios de achatamento, alargamento e hidrostáticos realizados em cada tubo.
Fornecedor de tubos soldados de aço inoxidável ASTM A249 TP304
A tubulação de aço inoxidável ASTM A249 TP304 contém 18% a 20% de cromo e 8% a 11% de níquel, oferecendo excelente resistência à oxidação e resistência à corrosão química leve; no entanto, é suscetível à corrosão sob tensão por cloreto em ambientes superiores a 140 graus F (60 graus). É normalmente produzido com um diâmetro externo (DE) variando de 1/8 polegada (3,18 mm) a 5 polegadas (127 mm) e uma espessura de parede variando de 0,015 a 0,320 polegadas (0,4 a 8,1 mm).
A tubulação de aço inoxidável soldada ASTM A249 TP304 que fornecemos é fabricada usando processos de soldagem (normalmente ERW ou TIG). Comparado à tubulação sem costura, ele oferece tolerâncias de espessura de parede mais restritas e maior economia-, tornando-o a escolha preferida para grandes feixes de tubos de trocadores de calor. Além disso, a tubulação passa por recozimento por solução a 1040-1100 graus após a soldagem para aliviar as tensões de soldagem e restaurar a uniformidade da microestrutura austenítica. Ele exibe excelente-resistência à oxidação em altas temperaturas, tornando-o adequado para temperaturas de serviço contínuas de até 1.650 graus F (900 graus) e temperaturas de serviço intermitentes de até 1.900 graus F (1.040 graus).
Especificações dos tubos de aço inoxidável ASTM A249
Tubo soldado de aço inoxidável ASTM A249 TP304Notas Equivalentes
| JIS | ASTM | ONU | ISO | DIN EN/DIN | W-Nº. | PT | GOST | BS EN/BS |
| SUS 304 | 304 | S30400 | X5CrNi18-10 | X5CrNi18-10 (X5CrNi 18-9) |
1.4301 | X5CrNi18-10 | 08Х18Н10 | 304S15 |
Tubo soldado de aço inoxidável ASTM A249 TP304Composição Química
| Nota | C | Si | Mn | Cr | Não | S | P | Fé |
| TP304 | 0,08 | 1,0 | 2 | 18 – 20 | 8 – 11 | 0,03 | 0,045 | Bal. |
Propriedades mecânicas do tubo soldado de aço inoxidável ASTM A249 TP304
| Tratamento térmico/condição | Resistência à tracção MPa |
Ponto de rendimento σs MPa |
Alongamento δ % |
HBW |
|---|---|---|---|---|
| Temperatura de solução 1040 graus | Maior ou igual a 515 | Maior ou igual a 205 | Maior ou igual a 35 | HRB Menor ou igual a 90 |

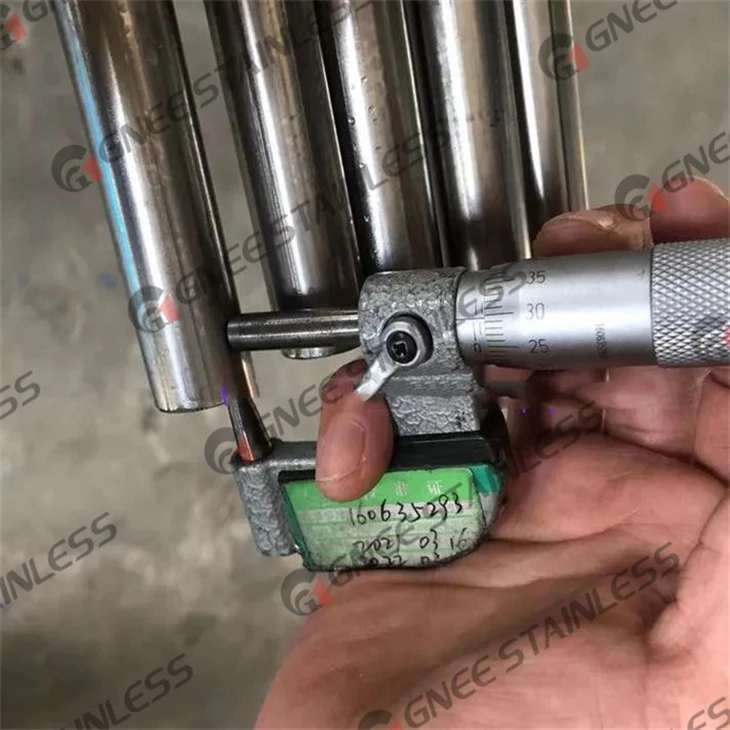

Tolerâncias Dimensionais
| Tamanho DE | Parede Nominal | Diâmetro externo | Comprimento | Parede |
| 1/2" (12.7) | 0.065" (1.65)/0.049" (1.25) | +/-0.005 (0.13) | +1/8" (3.18) - 0 | +/-10.0% |
| 3/4" (19.1) | 0.065" (1.65)/0.049" (1.25) | +/-0.005 (0.13) | +1/8" (3.18) - 0 | +/-10.0% |
| 1" (25.4) | 0.065" (1.65)/0.049" (1.25) | +/-0.005 (0.13) | +1/8" (3.18) - 0 | +/-10.0% |
| 1-1/2" (38.1) | 0.065" (1.65)/0.049" (1.25) | +/-0.008" (0.20) | +1/8" (3.18) - 0 | +/-10.0% |
| 2" (50.8) | 0.065" (1.65)/0.049" (1.25) | +/-0.008" (0.20) | +1/8" (3.18) - 0 | +/-10.0% |
| 2-1/2" (63.5) | 0.065" (1.65) | +/-0.010" (0.25) | +1/8" (3.18) - 0 | +/-10.0% |
| 3" (76.2) | 0.065" (1.65) | +/-0.010" (0.25) | +1/8" (3.18) - 0 | +/-10.0% |
| 4" (101.6) | 0.083" (2.11) | +/-0.015" (0.38) | +1/8" (3.18) - 0 | +/-10.0% |
| 6" (152.4) | 0.083" (2.11) | +/-0.030" (0.76) | +1" (25.4) - 0 | +/-10.0% |
| 6" (152.4) | 0.109" (2.77) | +/-0.030" (0.76) | +1" (25.4) - 0 | +/-10.0% |
| 8" (203.2) | 0.109" (2.77) | +0.061" (1.55)/-0.031" (0.79) | +1" (25.4) - 0 | +/-10.0% |
Qual é a diferença entre ASTM A249 tp304 e TP316?
A diferença está na sua composição química e resistência à corrosão. ASTM A249 TP304 é um aço padrão com 18-8 cromo-níquel, o que o torna altamente versátil e econômico-. O TP316 contém 2% a 3% de molibdênio, melhorando drasticamente sua resistência a corrosão, cloretos e ambientes de alta temperatura.
Aplicativos comuns
Caldeiras e Vasos de Pressão
Trocadores de calor e condensadores
Refinarias de petróleo e plantas de processamento químico
Geração de Energia (Superaquecedores e Reaquecedores)
Você poderia fornecer detalhes sobre os requisitos do projeto para que eu possa oferecer as recomendações mais adequadas? Por exemplo: Quais são as dimensões específicas (diâmetro externo, espessura da parede, comprimento) que você precisa? Que tipo de fluido ou gás será transportado através do tubo? Você precisa de tubos retos padrão ou de uma configuração de curva-em U?

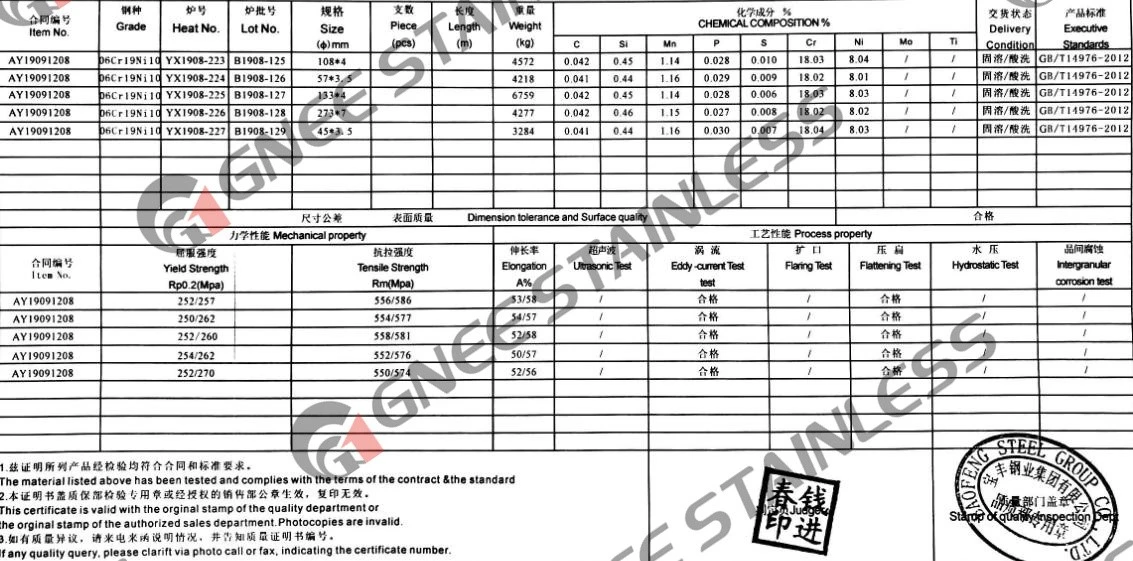

Cada tubo trocador de calor soldado ASTM A249 TP304 é fornecido com um pacote completo de documentação, incluindo certificado de teste de material EN 10204 3.1 (3.2 disponível mediante solicitação), relatório de composição química, relatório de teste de propriedade mecânica, relatório de inspeção dimensional, relatório de teste hidrostático ou de corrente parasita e registros completos de rastreabilidade.
Tempo de espera
Os prazos de entrega dependem das especificações, das quantidades e da necessidade de pós-{0}}processamento adicional (como dobra em U-ou polimento especial).
Prazo de entrega: 3–7 dias – Aplicável às especificações padrão (por exemplo, diâmetro externo 19,05 mm, 25,4 mm, 38,1 mm; espessura da parede 1,65 mm, 2,11 mm, etc.). Envolve principalmente embalagem e inspeção final pré{11}}embarque.
Produção padrão: Prazo de entrega: 25–40 dias
Processamento Especial: Prazo de entrega: 45–60 dias
Se houver dobra-em U: é necessário tempo adicional para dobra, recozimento-com alívio de tensão e testes especializados de estanqueidade.

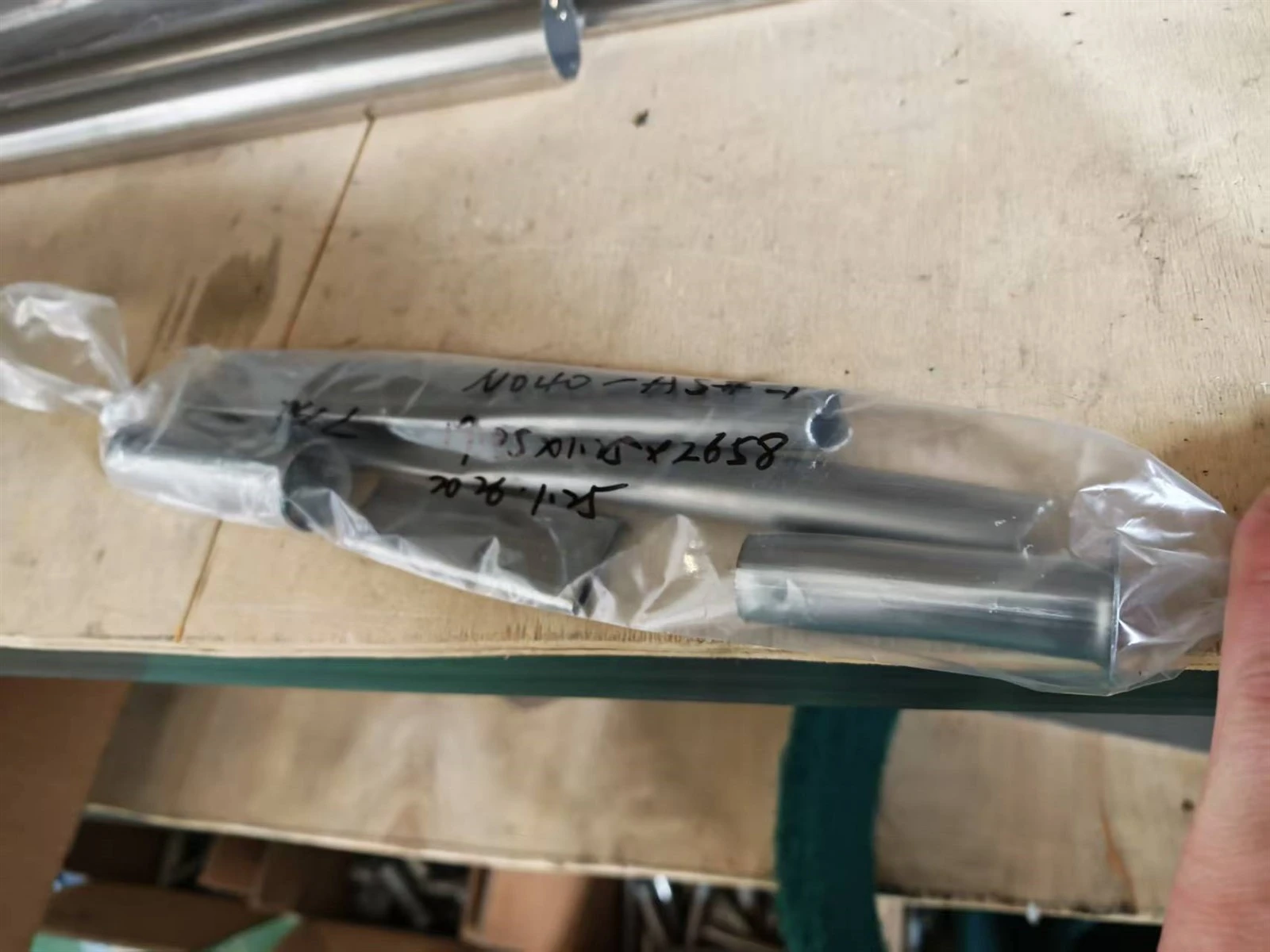

Inspeção de Qualidade

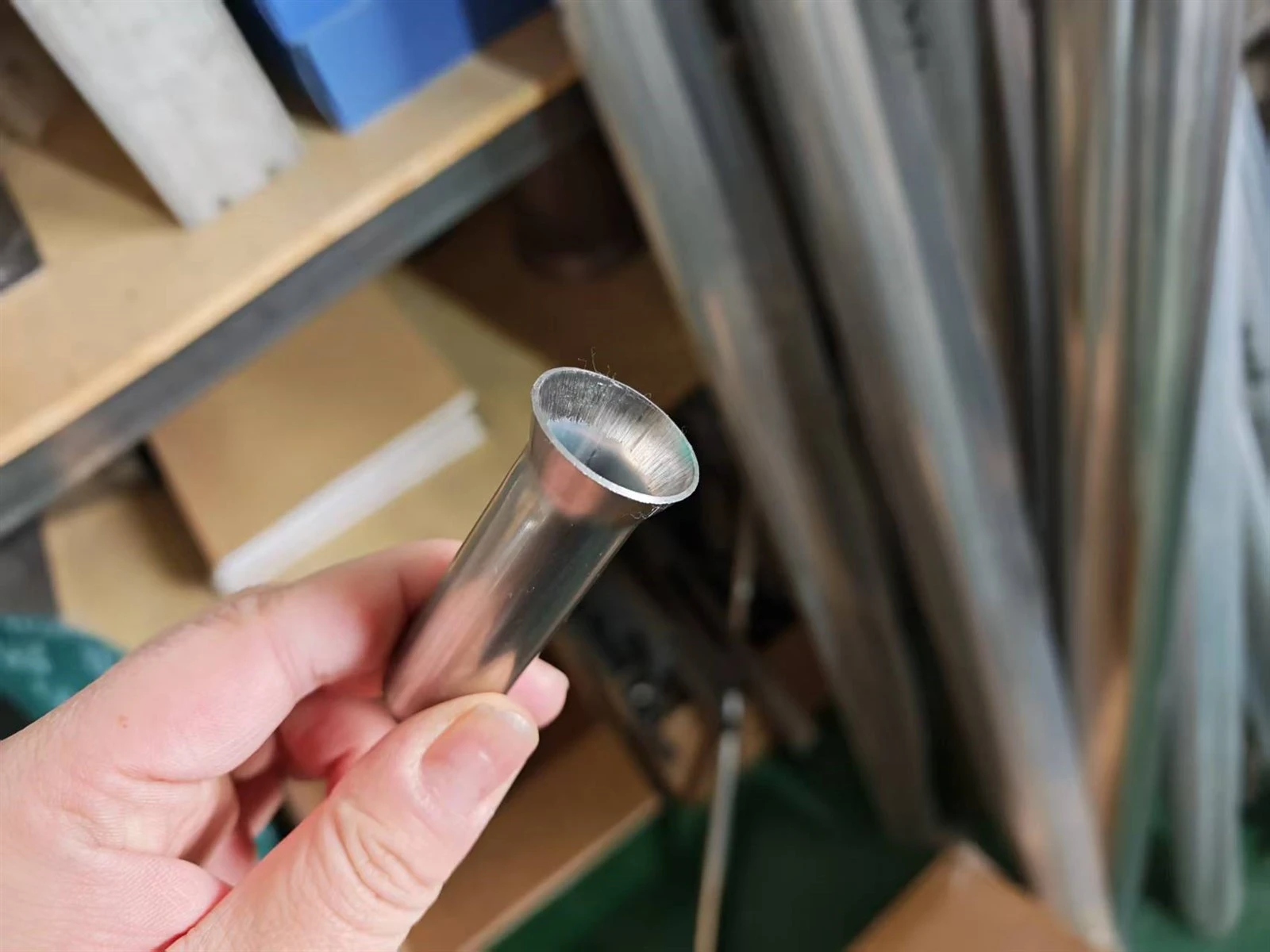

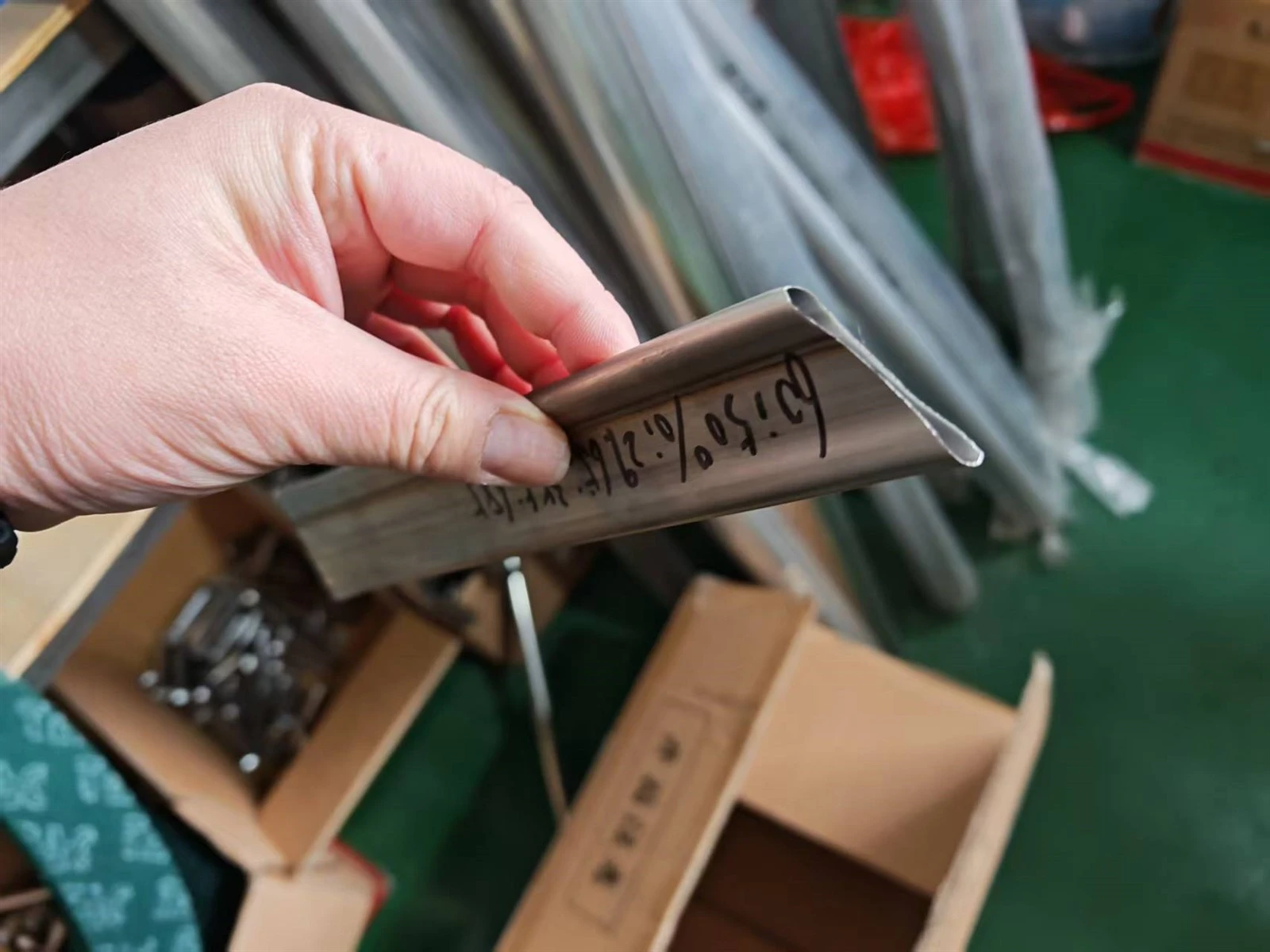

Testes necessáriosComo esses tubos operam em ambientes de alta-pressão e{1}}temperatura elevada, a especificação exige garantia de qualidade rigorosa:Testes hidrostáticos ou elétricos não{2}}destrutivos (correntes parasitas) para verificar a estanqueidade.Testes mecânicos, incluindo testes de achatamento, alargamento e flange, para garantir a integridade estrutural da solda.

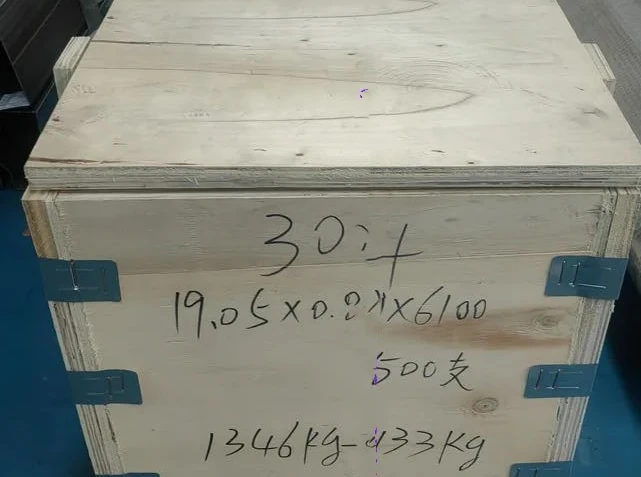

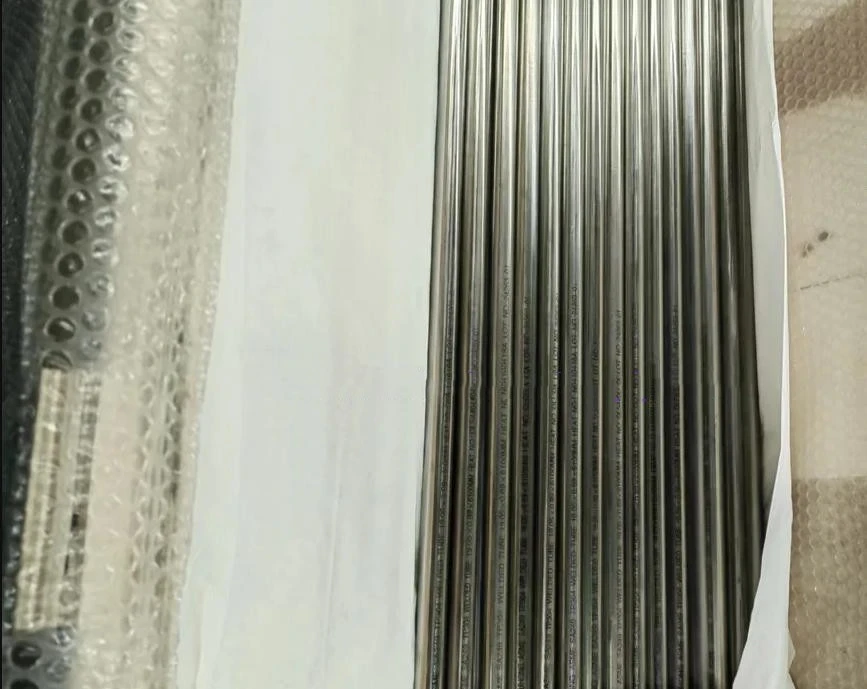

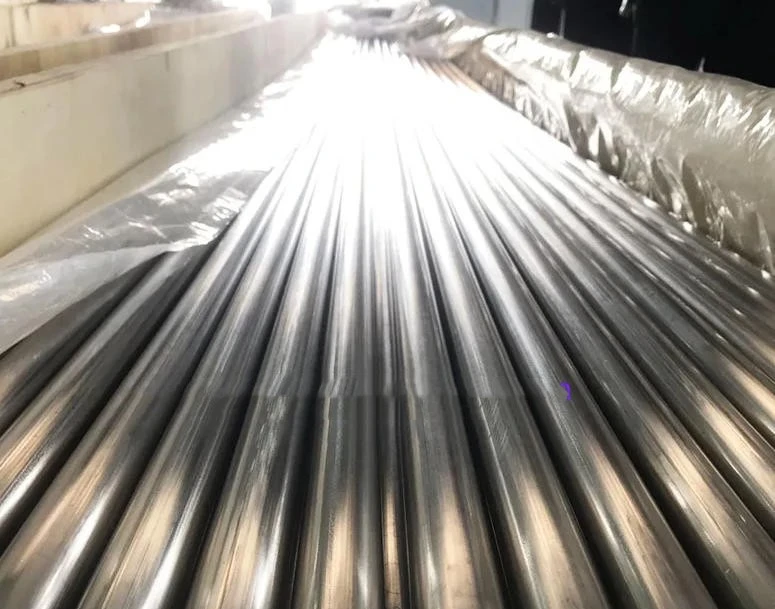

Embalagem padrão
Cada condensador e tubo trocador de calor de aço inoxidável ASTM A249 TP304 é equipado com tampas protetoras de plástico para evitar contaminação e danos mecânicos durante o transporte. Os tubos são envoltos em um filme impermeável e resistente-à umidade e amarrados firmemente com tiras de aço antes de serem embalados em caixas de madeira fumigadas resistentes ou em caixas de compensado-de exportação para garantir proteção ideal. Cada pacote é claramente marcado com o número da bateria, dimensões, especificações, quantidade e detalhes do pedido de compra para garantir rastreabilidade total.
